Die bewährte Bankettsicherung für den Bahn-, Strassen- und Wegebereich wird seit Jahren bei den grössten Bahnbetreibern, wie z.B. der SBB (gemäss AQV FB 400-0204) eingesetzt. Die aluverzinkte (Bezinal 2000 + 3000) Gitterkonstruktion wird mit Schotter hinterfüllt und bildet so ein naturnahes und äuss...

Die bewährte Bankettsicherung für den Bahn-, Strassen- und Wegebereich wird seit Jahren bei den grössten Bahnbetreibern, wie z.B. der SBB (gemäss AQV FB 400-0204) eingesetzt. Die aluverzinkte (Bezinal 2000 + 3000) Gitterkonstruktion wird mit Schotter hinterfüllt und bildet so ein naturnahes und äusserst tragfähiges Stützbauwerk.
In der Längsrichtung wird eine exakte, gradlinige Ausrichtung durch die Stäbe ø 8mm gewährleistet. Die in der Regel auf 80° gebogenen Gitter werden aneinandergereiht und mit den Alu-Verbindungsröhrchen verbunden. Die senkrechten Stäbe
ø 5mm/8mm in Abständen von 32.5 mm garantieren die Rückhaltung des Schotters 32/50 mm.

Musterleistungsverzeichnis

Es sind keine Dokumente vorhanden.

Beschreibung

Flyer_Artflex_Bankettsicherung.pdf

Technische Zeichnung / CAD / BIM

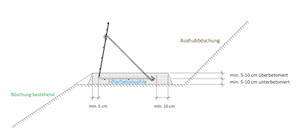

Typ 50 Einbau Skizze Kopie

Weitere Dokumente

Einbauanleitung_Bankettsicherung_Typ_100_Bahn Einbauanleitung_Bankettsicherung_Typ_100_Strasse Einbauanleitung_Bankettsicherung_Typ_50_Bahn Einbauanleitung_Bankettsicherung_Typ_50_Strasse Einbauanleitung_Bankettsicherung_Typ_65_Bahn Einbauanleitung_Bankettsicherung_Typ_65_Strasse Einbauanleitung_Bankettsicherung_Typ_80_Bahn Einbauanleitung_Bankettsicherung_Typ_80_Strasse

Links zum Produkt

PRD-Catalog Baumuster-Centrale Z�rich NCS Natural Colour System Produktinformation des Herstellers Baumaterialien + CAD-Texturen EcoBau

NPK Positionen

223	Belagsarbeiten
	940.800 Bankette Produktenachweis.

225	Gleisbau, Sicherungsanlagen und Weichenheizungen
	230.800 Lieferung Schotter,Bankettmat. Produktenachweis.
