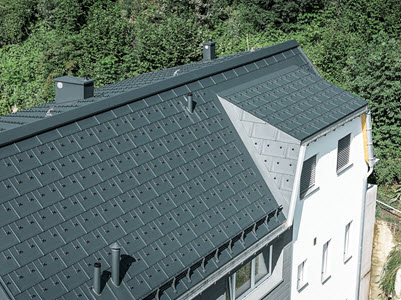

PREFA Aluminium Dachplatten stehen für höchste Qualitätsansprüche bei Stabilität und Langlebigkeit in Verbindung mit einer zeitlos geradlinigen Formensprache. Mit der neuen Dachplatte R.16 hat PREFA ein reduziertes Dachdesign entwickelt, das größtmöglichen Freiraum in der Verwirklichung unverwechsel...

PREFA Aluminium Dachplatten stehen für höchste Qualitätsansprüche bei Stabilität und Langlebigkeit in Verbindung mit einer zeitlos geradlinigen Formensprache. Mit der neuen Dachplatte R.16 hat PREFA ein reduziertes Dachdesign entwickelt, das größtmöglichen Freiraum in der Verwirklichung unverwechselbarer Architektur schafft: Durch das große Format mit 70 cm Elementlänge ist es nun möglich, das Dach mit 3,4 Dachplatten pro Quadratmeter zu decken und gleichzeitig außergewöhnliche ästhetische Effekte zu erzielen.

Musterleistungsverzeichnis

Musterausschreibung PREFA Dachplatte R.16 mit Dachentwässerung rund Musterausschreibung PREFA Dachplatte R.16 mit Dachentwässerung rund

Beschreibung

Es sind keine Dokumente vorhanden.

Technische Zeichnung / CAD / BIM

Es sind keine Dokumente vorhanden.

Weitere Dokumente

Es sind keine Dokumente vorhanden.

Links zum Produkt

PRD-Catalog Baumuster-Centrale Z�rich NCS Natural Colour System Produktinformation des Herstellers Baumaterialien + CAD-Texturen EcoBau

NPK Positionen

352	Spenglerarbeiten: Deckungen und Bekleidungen aus Dünnblech
	423.100 Dach m.grossform.Blechplatten Grossrauten. Ausführung mit dickerem Blech als in den Pos. 400.100 bis .700 angegeben. Blech 1 Stufe dicker. Ueberlappungen versetzt. Auf Unterlage aus Holz oder Metall.
	423.110 Horizontale Eindeckung. Neigung Grad 25 bis 40.
	423.111 Sichtmass eingedeckt ca. mm 280x550. Abmessung abgewickelt mm 400x670. 6,5 Grossrauten pro m2 gedeckte Fläche.
	423.112 Sichtmass eingedeckt ca. mm 280x880. Abmessung abgewickelt mm 400x1'000. 4,0 Grossrauten pro m2 gedeckte Fläche.
	423.113 Sichtmass eingedeckt ca. mm 380x880. Abmessung abgewickelt mm 500x1'000. 3,0 Grossrauten pro m2 gedeckte Fläche.
	423.114 Sichtmass eingedeckt ca. mm 380x1'080. Abmessung abgewickelt mm 500x1'200. 2,4 Grossrauten pro m2 gedeckte Fläche.
	423.115 Sichtmass eingedeckt ca. mm 480x1'080. Abmessung abgewickelt mm 600x1'200. 1,9 Grossrauten pro m2 gedeckte Fläche.
	423.116 Sichtmass eingedeckt ca. mm 480x1'380. Abmessung abgewickelt mm 600x1'500. 1,5 Grossrauten pro m2 gedeckte Fläche.
	423.117 Spezifikation
	423.120 Horizontale Eindeckung. Neigung Grad 41 bis 80.
	423.121 Sichtmass eingedeckt ca. mm 280x550. Abmessung abgewickelt mm 400x670. 6,5 Grossrauten pro m2 gedeckte Fläche.
	423.122 Sichtmass eingedeckt ca. mm 280x880. Abmessung abgewickelt mm 400x1'000. 4,0 Grossrauten pro m2 gedeckte Fläche.
	423.123 Sichtmass eingedeckt ca. mm 380x880. Abmessung abgewickelt mm 500x1'000. 3,0 Grossrauten pro m2 gedeckte Fläche.
	423.124 Sichtmass eingedeckt ca. mm 380x1'080. Abmessung abgewickelt mm 500x1'200. 2,4 Grossrauten pro m2 gedeckte Fläche.
	423.125 Sichtmass eingedeckt ca. mm 480x1'080. Abmessung abgewickelt mm 600x1'200. 1,9 Grossrauten pro m2 gedeckte Fläche.
	423.126 Sichtmass eingedeckt ca. mm 480x1'380. Abmessung abgewickelt mm 600x1'500. 1,5 Grossrauten pro m2 gedeckte Fläche.
	423.127 Spezifikation
	423.181 Spezifikation
